Deyle Strombahn B − Die robuste Industrie-Strombahn

Ausgelegt für den harten Einsatz in der Produktion: die Deyle Industrie-Strombahn B. Sie ist aufgebaut als stabiles Stahlblechgehäuse, das auch extremen Belastungen gewachsen ist.

Wie unsere Referenzanlagen beweisen – auch viele Jahrzehnte lang. Dies gilt auch für die Strombahnwagen, die mit hochwertigen Kugellagern ausgerüstet sind. Die Bahnführung erlaubt Seitenzug von 30 Grad. Die Bahn, mit innen offen geführten Kupferbahnen, gewährt durch unbehinderte Wärmeausdehnung ihre Funktionsfähigkeit und das gerade bei schwankenden Temperaturen. Das ist wichtig für längere Installationen – bei vollem VDE-konformem Berührungsschutz. Die stabile Ausführung erlaubt einen montagefreundlichen Aufhängeabstand von bis zu 3 Metern. Die standardmäßig verzinkte Oberfläche erhalten Sie auf Wunsch pulverbeschichtet in jeder RAL-Farbe.

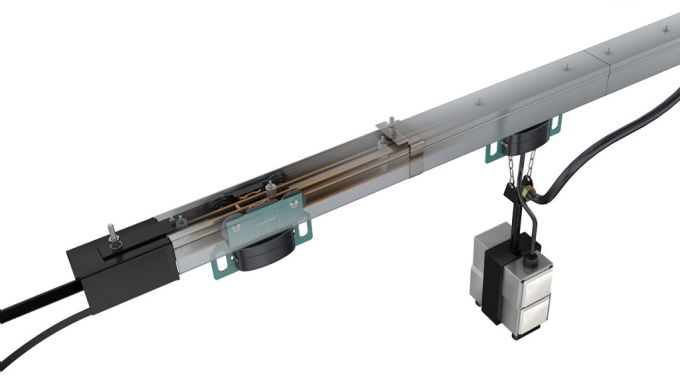

Produktbild 2 Strombahn B

Detaillierte Informationen finden Sie hier oder laden Sie unseren Produktkatalog (PDF-Datei) runter: Deyle Strombahn B

Technische Daten

Deyle Strombahn B Technische Daten
Stromstärken 50A 100A
Technische Daten Typ B/R
Polzahl 1+N+PE, 3+N+PE, 5+N+PE, 7+N+PE, 9+N+PE
Schutzklasse IP 50 / auf Anfrage IP 53
Norm DIN VDE 0660 T.502, IEC 439-1 und -2 EN 60439 Teil 1 und 2 DIN 57100
Nennspannung 500 V
Wagen Nennstrom 16 A - 100 A
Normlängen 1 m, 4 m
Maßlängen 0,3 m bis 4 m
Aufhängeabstand 2–3 m
Gehäuseprofil Stahl, sendzimir verzinkt
Temperaturbereich -30˚ bis +70˚ Wagen, -30˚ bis +90˚ Schiene
Fahrgeschwindigkeit max. 7 m/sec.

Anwendungen

Automobilindustrie
Stahlgekapselte Schleifleitung(Strombahn) für hohe mechanische Ansprüche. Hohe Laufleistung gepaart mit hoher Schrägzugfestigkeit. Mit E-Boxen und Druckluft zum Einsatz am Endmontageband.
Maschinenbau
Stahlgekapselte Schleifleitung für hohe mechanische Ansprüche, gepaart mit hoher Laufleistung und hoher Temperaturfestigkeit. Einsatz im Durchlauftest von Maschinen (auch als Kreisbahn). Mit E-Boxen und Druckluft im Endmontagebereich.
Krantechnik
Schleifleitungen zur beweglichen Energieversorgung an Längs- und Brückenkranen.
Textilindustrie
Stahlgekapselte Schleifleitung (max.100 A) mit Strombahnwagen (max.100 A). Hohe Laufleistung an Legemaschinen und hohe Schrägzugfestigkeit im Zuschnittbereich.

Referenzen

Beispielhafte Installationen der Strombahn B in allen Branchen

Deyle Produkte überzeugen an ganz unterschiedlichen Einsatzorten: zum Beispiel in der Automobil- oder Textilindustrie, in Werkstätten wie auch in Schulen und Labors. Überall dort, wo Sicherheit und Effizienz gefordert sind.

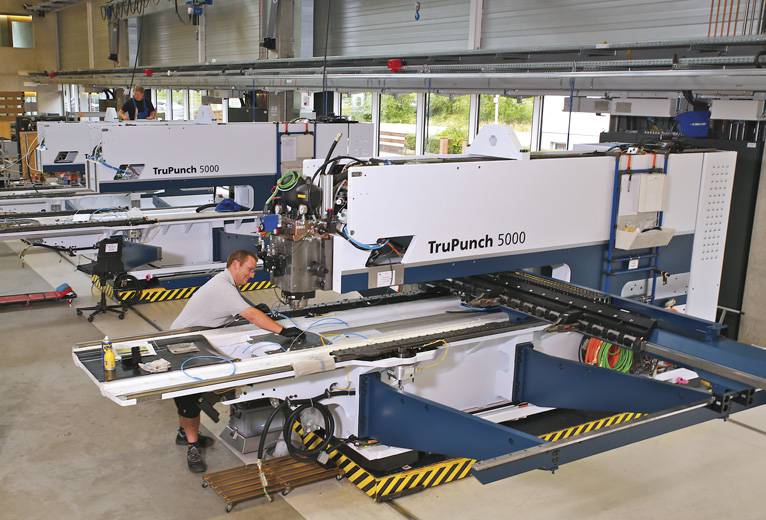

Referenzbild 1 Strombahn B
Trumpf - Stanzmaschinen, Hettingen

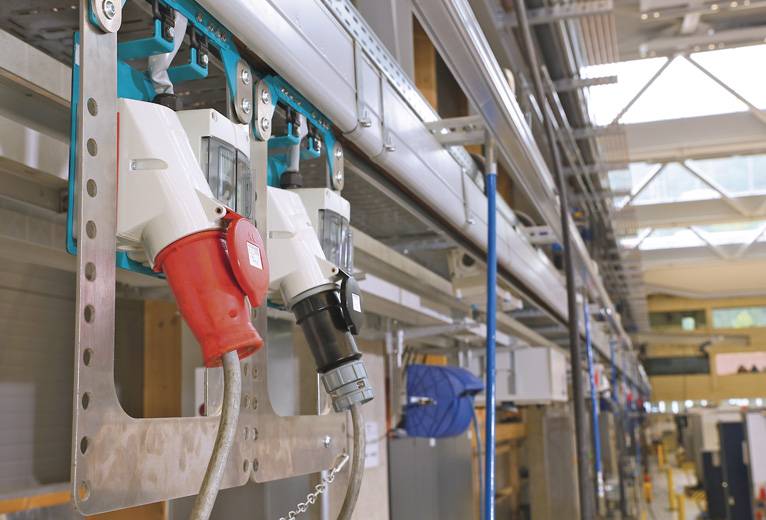

Referenzbild 2 Strombahn B
Trumpf - Stanzmaschinen, Hettingen

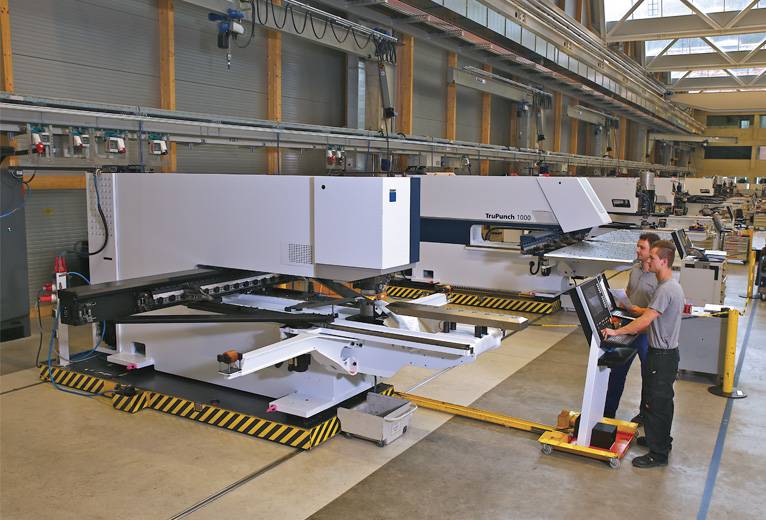

Referenzbild 3 Strombahn B
Trumpf - Stanzmaschinen, Hettingen

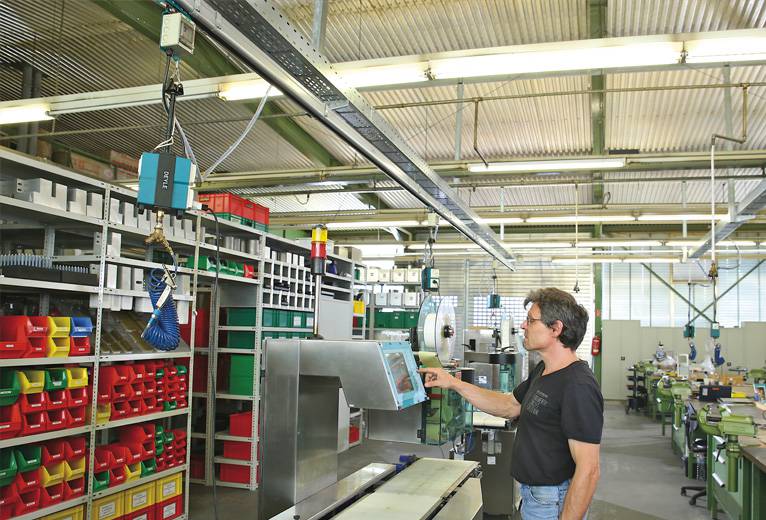

Referenzbild 4 Strombahn B
Leich + Mehl GmbH - Wäge- und Etikettiertechnik, Kernen i.R.

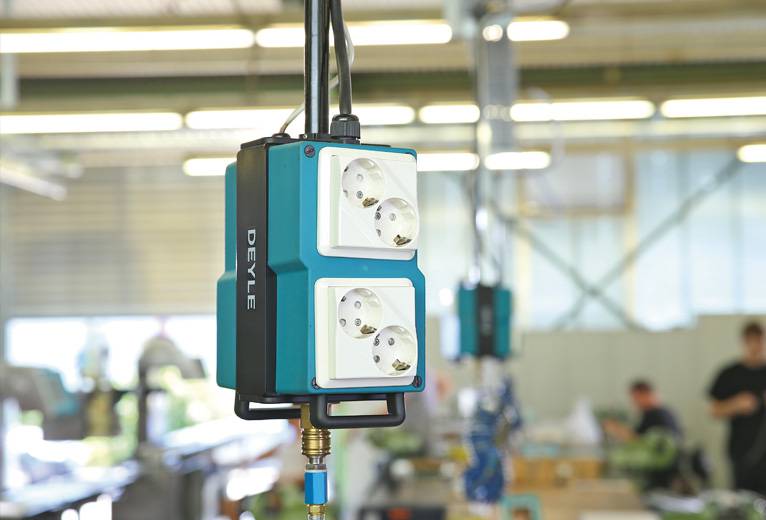

Referenzbild 5 Strombahn B
Leich + Mehl GmbH - Wäge- und Etikettiertechnik, Kernen i.R.
Referenzbild 6 Strombahn B
Leich + Mehl GmbH - Wäge- und Etikettiertechnik, Kernen i.R.

Hier ein kleiner Ausschnitt unserer Referenzliste:

  • Bosch - Elektrowerkzeuge, Leinfelden
  • Brunnhuber - Krane, Augsburg
  • Bundeswehr - Penzing
  • Continental - Reifen, Hannover
  • Dungs - Gas-Sicherheitstechnik, Urbach
  • ebm - Elektromotorenbau, Mulfingen
  • EnBW - Energie, Stuttgart
  • EON - Wasserkraftwerk, Landshut
  • FESTO - Automatisierungstechnik, Esslingen
  • Franziskanerinnen von Schönbrunn - Kloster, Schönbrunn
  • Fraunhofer Institut - Freiburg
  • Gewerbliche Schulen - Donaueschingen
  • HARIBO - Süßwaren, Bonn
  • Hochschule Hamm-Lippstadt - Hamm
  • HILTI - Befestigungstechnik, Kaufering
  • Hornbach - Baumarkt, Driebergen (Holland)
  • HYMER - Wohnmobile, Waldsee
  • Indupress - Pressen für Textilbereich, Hösbach
  • Intertex Maschinenbau GmbH & Co KG - Dynamische Lagersysteme, Eislingen
  • JVA - Justizvollzugsanstalt, Landsberg
  • MEWA-Textilien AG - Textilmanagement, Betriebstextilien, Immenhausen
  • Leich + Mehl GmbH - Wäge- und Etikettiertechnik, Kernen i.R.
  • Miele - Elektro-Hausgeräte, Gütersloh
  • NDR - Fernsehen, Hamburg
  • Porsche - Automobil, Stuttgart-Zuffenhausen
  • Siemens - Schaltschrankbau, Erlangen
  • Thyssen-Krupp Steel Europe AG - Oberflächen-technik, Dortmund
  • Trigema - Sport- und Freizeitbekleidung, Burladingen
  • Triumph - Mieder, Textil, Heubach
  • Trumpf - Stanzmaschinen, Hettingen
  • Waldner GmbH & Co KG - Laboreinrichtungen, Wangen
  • ZF-Friedrichshafen AG - Getriebe, Lemförde
