Deyle Strombahn D − Die kompakte Strombahn

Die geringen Abmessungen der Deyle Strombahn D passen überall – auch und gerade, wenn es eng wird: zum Beispiel in Labors, Schulen, Werkstätten und in kleineren Räumen. Die Schiene selbst besteht aus verzinktem Stahlblech mit innen liegendem Kunststoffprofil.

Die Original Deyle Strombahnwagen überzeugen durch nahezu unverwüstliche Kunststoffrollen und Stromabnehmer mit doppelter Auflage für zuverlässige Stromversorgung. Die stabile Ausführung erlaubt einen Aufhängeabstand von bis zu 3 Metern – für optimale Tragfähigkeit und minimierte Montagekosten. Auf Wunsch erhalten Sie jede RAL-Farbe, damit die Strombahn exakt zu Ihrer Innenarchitektur passt.

Detaillierte Informationen finden Sie hier oder laden Sie unseren Produktkatalog (PDF-Datei) herunter: Deyle Strombahn D

Technische Daten

Bezeichnung	DAN 5-25	DAN 3-50	DAN 5-50	DAN 5-80
Stromstärken	25 A	50 A	50 A	80 A
Spannung	230/400 V	230 V	230/400 V
Polzahl	3+N+PE	1+N+PE	3+N+PE
Kupferquerschnitt (mm²)	2,8	12	12	16
Schutzklasse	IP 23
Norm	DIN VDE 0660 T.502, IEC 439-1 und -2 EN 60439 Teil 1 und 2 DIN 57100
Nennspannung	500 V
Wagen Nennstrom	16/32 A
Normlängen	4 m, 1 m
Maßlängen	0,3 m bis 4 m
Aufhängeabstand	2–3 m (empfohlen: 2 m)
Gehäuseprofil	Stahl, sendzimir verzinkt
Innenprofil	PVC 75
Temperaturbereich	-30° bis +50°
Farbe	Pulverbeschichtung, alle RAL-Farben

Anwendungen

Automobilindustrie: Stahlgekapselte Kleinschleifleitung (Strombahn max. 50 A) mit Strombahnwagen (max. 32 A) zur beweglichen Energieversorgung im Bereich Vor/Endmontage.
Maschinenbau: Stahlgekapselte Kleinschleifleitung zur beweglichen Versorgung von Montagetischen und kleineren Maschinen.
Elektrobau: Stahlgekapselte Kleinschleifleitung mit E-Boxen zur beweglichen Versorgung von Montagegeräten im Schaltschrankbau oder bei der Montage von elektrischen Kleingeräten.
Toranlagenbau: Stahlgekapselte Kleinschleifleitung zur Übertragung von 24 V Signalen aus Kontaktbändern/ Schaltleisten.
Krantechnik: Kabelwagen zur beweglichen Energieversorgung an Längs- und Brückenkranen.
Labortechnik: Stahlgekapselte Kleinschleifleitung als bewegliche Energieversorgung an Prüf-/Labortischen meist in Verbindung mit Steckdosenverteiler E-Box.
Textilindustrie: Stahlgekapselte Kleinschleifleitung (Strombahn max. 50 A) mit Strombahnwagen (max. 32 A) für die Bereiche Legemaschinen und Zuschnitt.

Referenzen

Beispielhafte Installationen der Strombahn D in allen Branchen

Deyle Produkte überzeugen an ganz unterschiedlichen Einsatzorten: zum Beispiel in der Automobil- oder Textilindustrie, in Werkstätten wie auch in Schulen und Labors. Überall dort, wo Sicherheit und Effizienz gefordert sind.

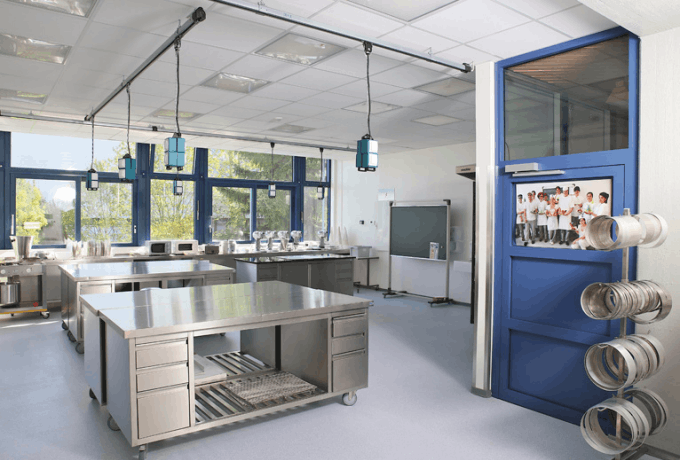

Referenzbild 1 Strombahn D — Gewerblichen Schulen - Donaueschingen

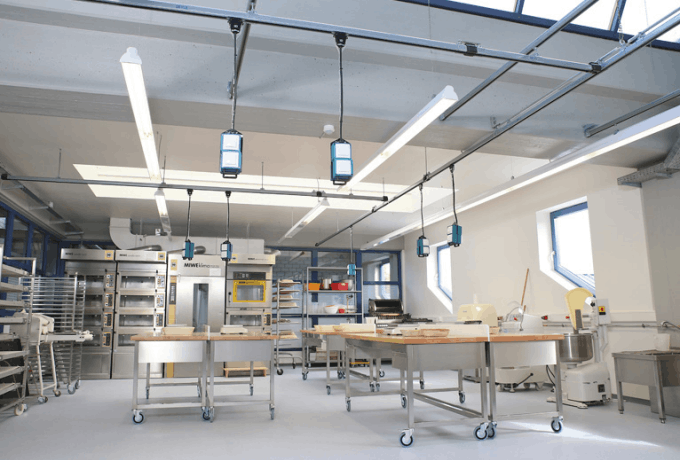

Referenzbild 2 Strombahn D — Gewerblichen Schulen - Donaueschingen

Referenzbild 3 Strombahn D — Hochschule Hamm-Lippstadt - Hamm

Referenzbild 4 Strombahn D — Hochschule Hamm-Lippstadt - Hamm

Hier ein kleiner Ausschnitt unserer Referenzliste:

Bosch - Elektrowerkzeuge, Leinfelden
Brunnhuber - Krane, Augsburg
Bundeswehr - Penzing
Continental - Reifen, Hannover
Dungs - Gas-Sicherheitstechnik, Urbach
ebm - Elektromotorenbau, Mulfingen
EnBW - Energie, Stuttgart
EON - Wasserkraftwerk, Landshut
FESTO - Automatisierungstechnik, Esslingen
Franziskanerinnen von Schönbrunn - Kloster, Schönbrunn
Fraunhofer Institut - Freiburg
Gewerblichen Schulen - Donaueschingen
Goethe Universität - Labor Physik, Frankfurt
HARIBO - Süßwaren, Bonn
Hochschule Hamm-Lippstadt - Hamm
HILTI - Befestigungstechnik, Kaufering
Hornbach - Baumarkt, Driebergen (Holland)
HYMER - Wohnmobile, Waldsee
Indupress - Pressen für Textilbereich, Hösbach
Intertex Maschinenbau GmbH & Co KG - Dynamische Lagersysteme, Eislingen
JVA - Justizvollzugsanstalt, Landsberg
MEWA-Textilien AG - Textilmanagement, Betriebstextilien, Immenhausen
Miele - Elektro-Hausgeräte, Gütersloh
NDR - Fernsehen, Hamburg
Porsche - Automobil, Stuttgart-Zuffenhausen
Siemens - Schaltschrankbau, Erlangen
Thyssen-Krupp Steel Europe AG - Oberflächen-technik, Dortmund
Trigema - Sport- und Freizeitbekleidung, Burladingen
Triumph - Mieder, Textil, Heubach
Trumpf - Stanzmaschinen, Hettingen
Waldner GmbH & Co KG - Laboreinrichtungen, Wangen
ZF-Friedrichshafen AG - Getriebe, Lemförde
